КАТЕТОМЕТР
КМ-6

ОПИСАНИЕ И РУКОВОДСТВО К ПОЛЬЗОВАНИЮ
1960

I. НАЗНАЧЕНИЕ

КАТЕТОМЕТР КМ-6 предназначается для измерения вертикальных отрезков на недоступных непосредственному измерению объектах, расположенных в интервалах 140—150 мм, 340—380 мм, 500—625 мм и 730—969 мм от объектива зрительной трубы.

II. ПЕРЕЧЕНЬ ОСНОВНЫХ ЧАСТЕЙ

1.   Катетометр КМ-6.

2.  Линзы насадочные.

3.  Трансформатор РК-5.

III. ОСНОВНЫЕ ДАННЫЕ

Пределы измерения по вертикали . . . 0—200 мм

Предельная погрешность отсчета по масштабной сетке микроскопа . . . . . . +0,0015 мм

Увеличение зрительной трубы с насадочными линзами:

при расстоянии до объекта 140—150 мм . . . 51х »            »          .»        » 340—380 мм . . . 20,5 х

при расстоянии до объекта 500—625 мм . . . 12х »            »           » » 730—969 мм . . . 8х

Погрешность измерения на приборе: при расстоянии до объекта 140—150 мм +0,006 мм »           »           » » 340—380 мм +0,010 мм

»           »           » » 500—625 мм +0,014 мм

»           »           » » 730—969 мм +0,021 мм

Увеличение отсчетного микроскопа                      62,5х

Цена деления круглого уровня . . 7—15' на 2 мм

Цена деления цилиндрического

уровня зрительной трубы.....17—25" на 2 мм

Габаритные размеры прибора 770X370X320 мм

Вес............                     22 кг

IV. ОПТИЧЕСКАЯ СХЕМА И ПРИНЦИП ДЕЙСТВИЯ

ПРИБОРА

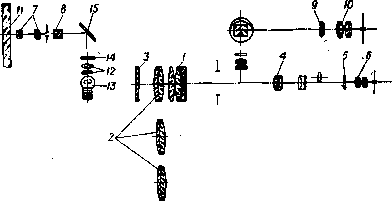

Оптическая схема прибора состоит из зрительной трубы и отсчетного микроскопа с осветительной системой. Схема изображена на рис. 1, где 1 — объектив зрительной трубы, 2 — сменные насадочные линзы, 3 — светофильтр, 4 — фокусирующая линза, 5 — сетка, 6 — окуляр, 7 — микрообъектив отсчетного микроскопа, 8 — призма-куб, 9 — масштабная сетка, 10 — окуляр. В осветительную часть микроскопа, предназначенную для подсветки шкалы 11, входят конденсор 12, источник света 13, светофильтр 14 и зеркало 15.

Изображение штрихов миллиметровой шкалы проектируется в плоскость масштабной сетки, установленной в фокальной плоскости окуляра отсчетного "микроскопа.

Масштабная сетка разделена в вертикальном и горизонтальном направлениях на десять частей. Отсчетныи микроскоп установлен таким образом, что десять горизонтальных биссекторОв сетки укладываются между двумя штрихами миллиметровой шкалы, следовательно, каждому биссектору в вертикальном направлении соответствует одна десятая миллиметра. В горизонтальном направлении десятая часть биссектора равна одной сотой миллиметра. Тысячные доли миллиметра (микроны) оцениваются на глаз в долях делений.

Рис. 1

Измерение отрезков (расстояний между двумя точками) производится с помощью зрительной трубы и отсчетного микроскопа путем сравнения измеряемой длины с миллиметровой шкалой.

Зрительная труба и отсчетный микроскоп смонтированы в одной каретке; перемещением каретки по колонке вдоль миллиметровой шкалы, а также вращением колонки вокруг вертикальной оси осуществляется визирование на выбранные точки объекта; соответствующие отсчеты снимаются в отсчетном микроскопе по шкале и масштабной сетке. Длины вертикальных отрезков определяются как разность соответствующих отсчетов по шкале.

5

V. КОНСТРУКЦИЯ

Катетометр состоит из вертикального штатива на треножнике, измерительной каретки, зрительной трубы и отсчетного микроскопа.

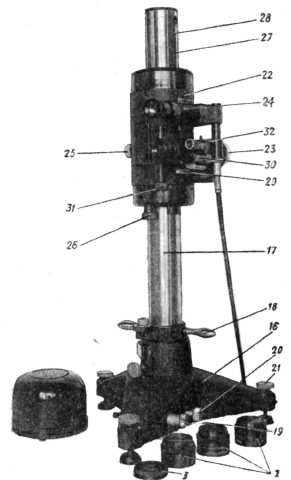

На треножнике 16 (рис. 2) установлена колонка 17. С помощью ручек 18 колонка может поворачиваться вокруг вертикальной оси, микрометрическая подача осуществляется винтом 19 при закрепленном винте 20.

В колонку вмонтирована стеклянная миллиметровая шкала, ось которой строго параллельна оси колонки. Подъемными винтами 21 треножника прибор может устанавливаться по круглому уровню в. вертикальное положение.

Измерительная каретка 22, несущая зрительную трубу 23 и отсчетный микроскоп 24, перемещается по колонке на роликах. Грубое перемещение измерительной каретки по вертикали осуществляется от руки при открепленном винте 25, точное — с помощью микрометрического винта 26 при закрепленном винте 25.

Каретка уравновешена противовесом внутри колонки. Противовес соединен с кареткой стальной лентой 27, переброшенной через направляющий ролик 28.

Зрительная труба 23 укреплена на каретке. Фокусировка трубы на выбранную точку объекта производится вращением маховичка 29, грубая наводка осуществляется с помощью механического визира, состоящего из целика и мушки, укрепленных на тубусе зрительной трубы. Сбоку на тубусе имеется цилиндрический уровень 30, ось которого параллельна визирной оси зрительной трубы. Установка уровня в горизонтальное положение осуществляется микрометрическим винтом 30 путем совмещения изображения концов пузырька, рассматриваемого через лупу 32. При совмещенных половинках пузырька визирная ось зрительной трубы принимает строго горизонтальное положение.

Рис. 2

Точная наводка зрительной трубы в горизонтальной плоскости производится винтом 19 с пружинным устрай-ством, предварительно хомутик прикрепляется винтом 20 к неподвижной колонке.

Сменные насадочные линзы 2, позволяющие вести наблюдение объекта в интервалах 1.40—150 мм, 340—380 мм, 500—625 мм и 730—969 мм, надеваются на объектив зрительной трубы вместе со светофильтром 3, который дает возможность наблюдателю работать с меньшим напряжением глаз.

В измерительной каретке смонтирован отсчетный микроскоп с масштабной сеткой. Для установки изображения сетки и штрихов шкалы на резкость по глазу наблюдателя окуляр имеет диоптрийную наводку в пределах +5 диоптрий.

VI. РАСПАКОВКА И УСТАНОВКА ПРИБОРА

Прибор транспортируется в укладочном ящике. Распаковку и установку прибора нужно производить в следующем порядке:

1.  Установить укладочный ящик с прибором на прочный стол.

2.  Вывернуть шурупы и снять боковые стенки ящика.

3.  Вывернуть шурупы из колодок, крепящих трансформатор, снять колодки и вынуть трансформатор.

4.  Вывернуть шурупы из колодок, крепящих треножник.

5.  Выдвинуть по пазам на себя половины верхних прижимных плато.

6.  Снять колодку, поддерживающую измерительную каретку.

7. Взять прибор за нижнюю часть колонки и треножник и осторожно выдвинуть его из ящика вместе с колодками.

8. Снять верхние планки и освободить треножник от колодок.

9.  Установить прибор на подготовленный для него прочный стол.

10.  Осторожно освободить части прибора от бумаги, особенно осторожно снять бумагу с оптических деталей.

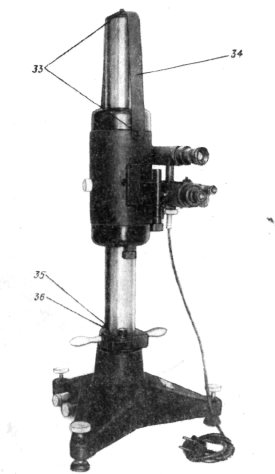

11.  Вывернуть три винта 33 (рис. 3), снять окрашенную в красный цвет транспортировочную скобу 34 и в освободившиеся три резьбовых отверстия вновь ввернуть винты.

12.  Отвернуть гайку 35, окрашенную в красный цвет, и, поддерживая рукой снизу измерительную каретку, вытащить винт 36 и освободить противовес.

13.  Убрать в упаковочный ящик транспортировочные детали (скобу, винты и деревянные колодки) и хранить их на случай дальнейшей транспортировки.

14.  Снять смазку с неокрашенных частей прибора.

15.  Установить прибор с помощью подъемных винтов в горизонтальное положение по круглому уровню так, чтобы при вращении колонки на любой угол пузырек уровня не отклонялся от центра более чем на 0,5 деления.

VII. МЕТОДИКА РАБОТЫ

Перед измерением необходимо ориентировочно определить расстояние от объекта измерения до объектива зрительной трубы и надеть на объектив требуемую на-садочную линзу.

Действуя подъемными винтами треножника, выставить ось в строго вертикальное положение при помощи круглого уровня.

9

Рис. 3

Включить в сеть через трансформатор подсветку от-счетного микроскопа.

Открепить винт 25 (рис. 2), поднять измерительную каретку на уровень точки объекта и с помощью целика и мушки механического визира грубо выставить зрительную трубу.

Установить окуляр зрительной трубы на резкое изображение сетки, а фокусирующую линзу — на резкое изображение объекта. После этого произвести точную наводку зрительной трубы на выбранную точку объекта: в вертикальной плоскости с помощью винта 26 при закрепленном винте 25, в горизонтальной плоскости с помощью винта 19 при закрепленном винте 20.

Сетка зрительной трубы имеет перекрестие, правый горизонтальный штрих которого выполнен в виде углового биссектора (рис. 4).

При наведении трубы выбранная точка объекта должна располагаться в правой половине сетки точно посередине углового биссектора на уровне горизонтального штриха.

При точной вертикальной наводке не следует выпускать из поля зрения уровень, изображения половинок пузырька которого должны образовывать дугу.

После этого снимают первый отсчет по масштабной сетке. Затем, перемещая каретку по колонке, наводят зрительную трубу на вторую точку измеряемого объекта и, проверив установку трубы по цилиндрическому уровню, снимают второй отсчет. Разность между двумя отсчетами даст измеренную величину отрезка.

Рис. 4 '

В поле зрения отсчетного микроскопа (рис. 5) одновременно видны изображения двух штрихов миллиметровой шкалы, обозначенные крупными цифрами, и масштабная сетка.

Индексом для отсчета целых миллиметров служит нулевой биссектор десятых долей миллиметра. На рис. 5 штрих «162» прошёл нулевой биссектор, а ближайший больший штрих еще не дошел до нулевого биссектора. Отсчет будет равен 162 мм плюс отрезок от штриха «162» до нулевого биссектора.

В этом отрезке число десятых долей миллиметра будет обозначено цифрой последнего пройденного биссектора десятых долей' миллиметра, в данном случае цифрой «2».

Отсчет сотых и тысячных долей миллиметра производится в горизонтальном направлении сетки, там, где миллиметровый штрих шкалы будет расположен точно посередине биссектора. На рисунке миллиметровый штрих находится между четвертым и пятым,делениям сетки, что соответствует 0,044 мм. Окончательный отсчет будет 162,244 мм.

Для повышения точности измерения отсчет необходимо повторить несколько раз. К среднему значению отсчетов следует прибавить приведенную в аттестате шкалы поправку с учетом ее знака.

Пример:

Для получения точных результатов нужно, чтобы измеряемый отрезок занимал вертикальное положение и измерение обеих точек производилось при одной азимутальной наводке. Пользоваться наводкой после установки базы наблюдения нельзя, так как это вносит погрешность в измерения.

Следует также помнить, что нулевой штрих шкалы микроскопа расположен вверху, а двухсотый — внизу; поэтому отрицательные отрезки будут обозначать расстояние от более низкой точки до более высокой, а положительные отрезки — наоборот.

VIII. УХОД И ХРАНЕНИЕ

Катетометр требует бережного обращения и хранения.

Все части прибора должны содержаться в чистоте; пыль с неокрашенных металлических частей следует удалять чистой салфеткой, слегка смоченной в бензине, затем протирать их насухо.

Оптические детали нужно очищать от пыли чистой беличьей кисточкой.

Перед установкой насадочной линзы на объектив зрительной трубы необходимо протереть оправу салфеткой.

При установке и переноске прибора нельзя браться руками за отсчетныи микроскоп и зрительную трубу. При переноске прибора рекомендуется закрепить противовес винтом 36 (рис. 3) с гайкой 35.

СОДЕРЖАНИЕ

Стр.

I. Назначение............         3

II. Перечень основных частей......         3

III.  Основные данные..........         3

IV.  Оптическая схема и принцип действия прибора ....... .......         4

V. Конструкция............         6

VI. Распаковка и установка прибора ....         8

VII. Методика работы..........         9

VIII. Уход и хранение..........        13

государственный завод

ВЫПУСКНОЙ АТТЕСТАТ

Катетометр КМ-6

№......._

I. ОСНОВНЫЕ ДАННЫЕ

Пределы измерения по .вертикали............ О—200 мм

Предельная погрешность отсчета по масштабной сетке микроскопа.......... +0,0015 мм

Фокусное расстояние объектива зрительной трубы с фокусирующей линзой........... 306 мм

Относительное отверстие объектива зрительной трубы.....         1 :7,1

Увеличение зрительной трубы с насадочными линзами:

при расстоянии до объекта 140—150 мм.....            51х

при расстоянии до объекта 340—380 мм......          20,5"

при расстоянии до объекта 500—625 мм......          12 х

при расстоянии до объекта 730—969 мм......            8х

Предельная погрешность измерения на приборе:

при расстоянии до объекта 140—150 мм ... . + 0,006 мм

при расстоянии до объекта 340—380 мм ... . +0,010 мм

при расстоянии до объекта 500—625 мм ... . +0,014 мм

при расстоянии до объекта 730—969 мм ... . +0,021 мм

Предел разрешения зрительной трубы............           3,1"

Увеличение отсчетного микроскопа............          62,5х

Цена деления круглого уровня ..........7—15' на 2 мм

Цена деления цилиндрического уровня зрительной трубы . 17—25" на 2 мм

II. КОМПЛЕКТ

1.  Катетометр КМ-6......    1 шт.

2.  Линзы насадочные .....    4 »

3.  Светофильтр в оправе ....    1 »

4.  Трансформатор РК-5.....    1 »

5.  Лампочки 2,5 в, 0,8 а ....    5 »

6.  Салфетка фланелевая ....    1 »

7.   Кисточка беличья......    1 шт.

8.  Ящики укладочные.....    2 »

9.  Описание.........    1 экз.

10.   Выпускной аттестат                         1 экз\

11.  Аттестат 200-миллиметровой

шкалы , .                          ..... 1 »

III. ГАРАНТИЯ

Катетометр КМ-6 проверен отделом технического контроля по техническим условиям и чертежам завода и признан годным.

Неисправности прибора, обнаруженные в течение одного года со дня приобретения потребителем (но не более полутора лет со дня отгрузки с заводского склада), устраняются заводом при условии бережного обращения и соблюдения правил транспортировки, хранения и эксплуатации.

Представитель ОТК

„_____"----------.........-------------196_.г.'
